油圧式高圧注入|ASRリチウム工法 NETIS:KK-010026-A

油圧式高圧注入|ASRリチウム工法

油圧式高圧注入|ASRリチウム工法
【根本的なASR抑制対策!】
油圧式高圧注入『ASRリチウム工法』は、アルカリシリ力反応(ASR)によって劣化したコンクリー卜構造物を根本的に治療する補修技術です。コンクリー卜部材全体にプ口コン40を内部圧入することにより、ASRの原因であるアルカリシリ力ゲルを非膨張化するため、以後のASR劣化の進行を根本的に抑制することができます。

【効果的な鉄筋防錆対策!】
油圧式高圧注入『ASRリチウム工法』は、塩害や中性化によって劣化したコンクリート構造物の鉄筋腐食を根本的に治療する補修技術でもあります。鉄筋近傍のコンクリートにプ口コン40を内部圧入することにより、鉄筋周囲に不動態被膜を再生するため、以後の鉄筋腐食反応を根本的に抑制することができます。そのため、ASRと塩害による複合劣化対策としても効果的です。


施工仕様

施工仕様
圧入装置:油圧式圧入装置「リハビリ圧入機」
抑制剤:浸透拡散型亜硝酸リチウム「プロコン40」 NETIS:CG-100022-A
注入量:コンクリー卜のアルカリ総量(ASRの場合)や塩化物イオン量(塩害の場合)に応じて定量的に決定
注入圧力:0.5MPa〜1.5MPaの範囲内でコンクリートの劣化程度に応じて構造物毎に決定
圧入孔:削孔径はφ10mm 削孔間隔は300mm〜1250mm(部材寸法や構造規模に応じて決定)


施工事例

橋台のASR補修事例
橋台のASR補修事例
橋脚(はり部)のASR補修事例
橋脚(はり部)のASR補修事例
擁壁のASR補修事例
擁壁のASR補修事例
大型供試体によるASR抑制結果検証実験
大型供試体によるASR抑制結果検証実験

施工手順

1.施工面を高圧洗浄またはディスクサンダ一等により下地処理します。
2.ひび割れ注入および表面シールを行い、圧入時のプロコン40の漏出を防ぎます。
3.鉄筋探査を行った後に圧入孔を削孔します。
4.リハビリ圧入機、耐圧ホース、加圧パッ力ーを設置します。
5.全圧入孔に対し1孔毎に試験加圧注入工を行い、圧入工の適合性を評価します。
6.全圧入孔に対し一斉に本加圧注入工を行い、プ口コン40の設計量を内部圧入します。
7.本加圧注入工完了後、呈色反応試験によりプロコン40の浸透状況を確認します。
8.無収縮グラウト材により全圧入孔を充填します。
9.表面を仕上げて施工完了です。

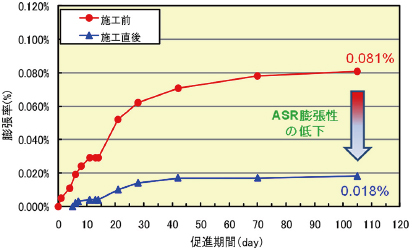

補修効果の検証

ASRリチウム工法によるASR補修を行う場合、本工法による補修効果は施工前後の残存膨張量を比較する
ことによって定量的に評価することができます。


工法概念図
